لماذا تستمر الخراطيم الهيدروليكية في الانفجار؟ 5 أسباب خفية تجعل 90% من فنيي الإصلاح يخطئون
لماذا تستمر أنابيب الهيدروليك في الانفجار؟
عندما تدخل إلى الأرضية، تظهر المشكلة على الفور: بركة من الزيت تنتشر تحت الآلة، خرطوم متصدع معلق، وخط إنتاج متوقف.
هذه هي المرة الثالثة خلال ستة أشهر التي تفشل فيها هذه الأنبوب المحددعدم وجود علامات واضحة على جروح أو كسورومع ذلك ، عندما تواجه مهمة استبدالها مرة أخرى ، لا يمكنك إلا أن تتساءل: هل تلقيت ببساطة دفعة من الأنابيب المعيبة؟ ومع ذلك ، فإن بيانات فشل الميدان تكشف عن حقيقة مختلفة تمامًا:أكثر من 80% من حالات فشل الأنابيب الهيدروليكية المبكرة ليست بسبب الضغط الزائد أو عيوب التصنيع، بل من خلال مشاكل خفية وطويلة الأمد التي غالبا ما يتجاهلها حتى الفنيين ذوي الخبرة أثناء التثبيت والفحوصات الروتينية.
يلقي القسم التالي نظرة متعمقة على خمسة من أكثر الأسباب التي يتم تجاهلها في كثير من الأحيان لتعطيل الأنبوب المتكرر ويسلط الضوء على كيفية الوقاية منها بفعالية.

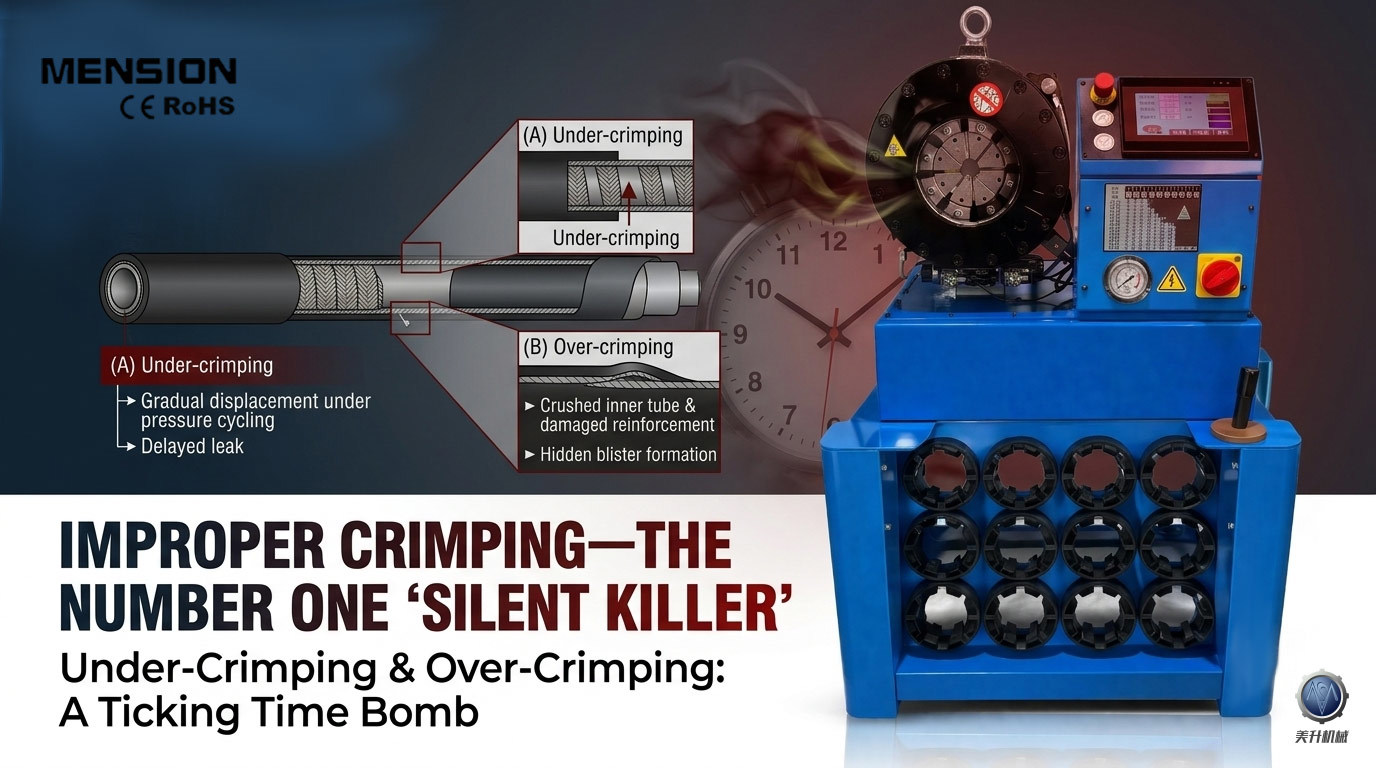

1"القتل الصامت" رقم واحد
لماذا غالبا ما يتم تجاهلها
معظم الناس ينظرون إلى التشنج على أنه فحص بسيط "مرور / فشل": إذا لم يسقط التركيب على الفور وليس هناك تسربات واضحة ، فإن جودة التشنج تعتبر مقبولة.الحقيقة أكثر خطورة بكثير.
يمكن أن يؤدي التوصيلات غير المضغوطة بشكل صحيح إلى فشل "متأخر":
التشويش: قد يبدو التركيب آمنًا في البداية ولكن يخضع للانتقال التدريجي تحت دورة الضغط. بحلول الوقت الذي يتم فيه اكتشاف تسرب ،طبقة تعزيز خرطوم في كثير من الأحيان قد تضررت بالفعل من قبل الحاجز المتحرك.
التشنج المفرط: القوة المفرطة للضغط يمكن أن تسحق الأنابيب الداخلية وتضر بتعزيز الأسلاك الصلبة. يمكن أن يختفي السائل ذو الضغط العالي في طبقة التعزيز،تتحرك بعيدا عن التركيب وتسبب في نهاية المطاف الغطاء الخارجي لتقشير وتشقق.
ونتيجة لذلك، غالبًا ما تعزى فشل الانفجار بالقرب من التركيب إلى ارتفاعات الضغط، عندما تم تحديد السبب الجذري بالفعل قبل أشهر أثناء عملية التشنج.
المؤشرات الرئيسية التي يجب فحصها: وجود بثورات أو انتفاخات في الغطاء الخارجي للخرطوم على بعد 6 بوصات (حوالي 15 سم) من التركيب.
"الهجرة" أو التحول في موقع التركيب مع مرور الوقت.
فشل في التفجير يحدث باستمرار خلف الحاجز
الحل النهائي: توقف عن الاعتماد على التخمينات كل خليط من الأنابيب والمنشآت لديه قطر المكسرات المحدد من قبل الشركة المصنعةوالتحقق من قطر أول تجميع جاهز في بداية كل نوبة باستخدام عداد رقمي أو مقياس التشنج.
ضمان الموثوقية المطلقة:استخدام آلة التشنج الرقمية القادرة على تخزين المعلمات المحددة مسبقًا لأنواع الأنابيب المختلفة للقضاء على أخطاء الإعداد وإزالة الحاجة إلى البحث اليدوي عن الرسم البياني أو التقدير البصريعلى سبيل المثال، نموذجنا MS-P32 يحتوي على معايير مدمجة لأكثر من 100 مجموعة من القوالب و يسمح بتعيين قطر القرصنة الدقيق عن طريق التحكم الرقمي،التأكد من أن جودة القشرة هي نتيجة للهندسة الدقيقة وليس الحظ.

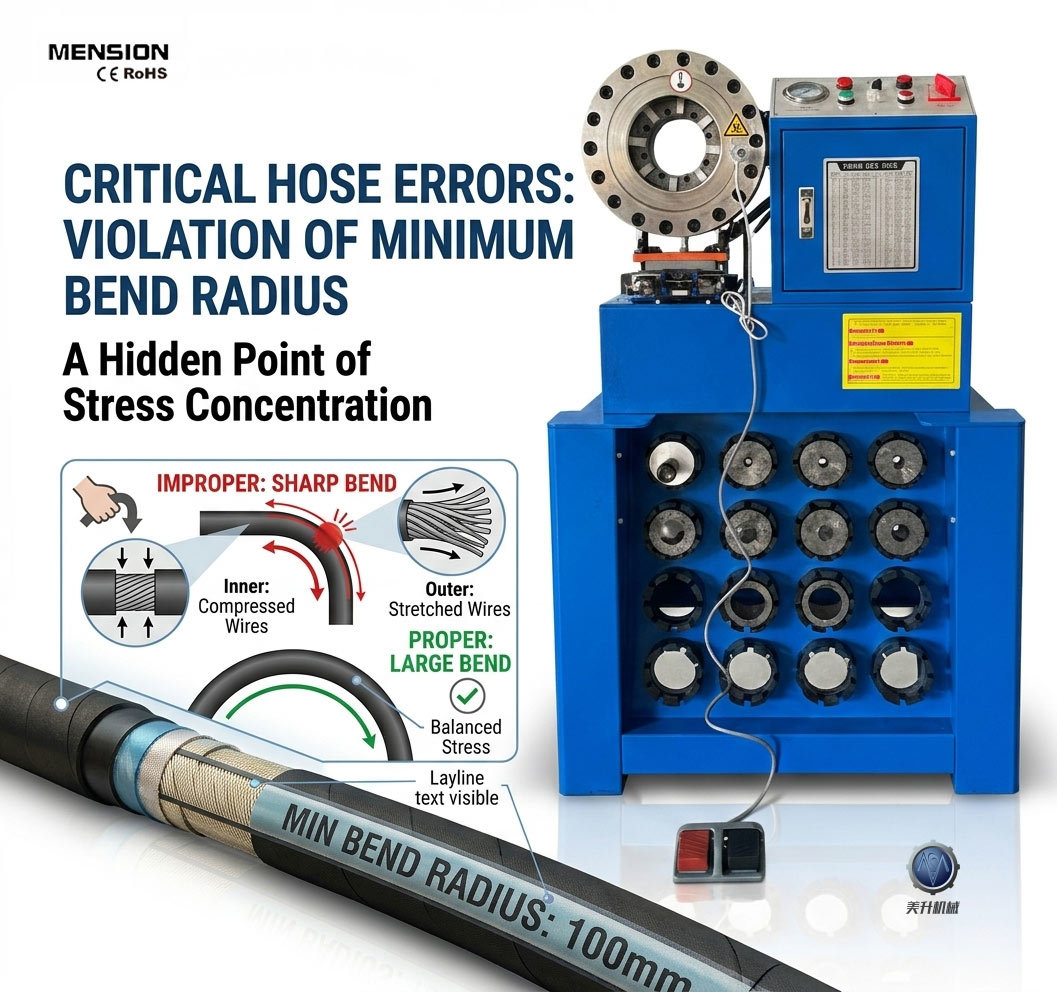

2انتهاك الحد الأدنى لقطر الانحناء نقطة مخفية لتركيز الضغط
لماذا يتم تجاهلها بسهولة
كل خرطوم هيدروليكي له نصف قطر انحناء الحد الأدنى المحدد، وهو معيار عادة ما يتم طباعته مباشرة على خط الخراطيم. ومع ذلك، عند توجيه خرطومات داخل المساحات الضيقة لإطارات الآلة،في كثير من الأحيان يتم إغراء المثبتين لإنشاء منحنى أكثر حدة (iأي، نصف قطر انحناء أصغر) لتسهيل التثبيت.
هذا النوع من الأضرار غير مرئية في البداية للعين المجردة. على الجانب الداخلي من الانحناء، يتم ضغط طبقة تعزيز الأسلاك الصلبة؛ على الجانب الخارجي،الأسلاك تمتد إلى ما هو أبعد من حدودها المصممةهذا يخلق نقطة دائمة من تركيز الإجهاد التعب. قد لا تنفجر الخراطيم في المنحنى حتى أسابيع أو حتى أشهر بعد ذلك.
نقاط التفتيش: يحدث الانفجار دائمًا في النقطة التي يكون فيها انحناء الأنبوب الأكثر حدة.
أثناء تشغيل النظام ، يظهر الأنبوب انحناءً طفيفًا أو تسطيحًا في المنحنى.
عند قطع خرطوم في نقطة الفشل ، يُوجد أن القطع العرضي بيضاوي الشكل.
الحل النهائي: استشر خط الأنبوب أو مواصفات الحد الأدنى لقطر الانحناء. إذا كان قطر الانحناء الفعلي أصغر من هذه القيمة ، فإن الأنبوب غير مناسب لهذا المسار.
استخدم أدوات المرفق أو أجهزة تكييف 45°/90° لتغيير اتجاه التوجيه؛ لا تضغط على خرطوم في انحناء حاد.
استخدم مشابك الأنابيب ودلائل لتثبيت الأنابيب ، وضمان الحفاظ على منحنى طبيعي لطيف ؛ محظور صارمًا الانحرافات الزاوية المستقيمة.
3التآكل الخفي والتعب من الاهتزاز
لماذا يتم تجاهلهم بسهولة
الاحتكاك هو السبب الأكثر شيوعًا لفشل الأنبوب ، ومع ذلك ، غالباً ما يحدث الأضرار الأكثر خطورة خارج المنظور ، مثل نقاط الاتصال بين الأنابيب ، وراء دعامات التثبيت ،أو في المناطق التي تسبب الاهتزازات الاحتكاك الدقيق المستمر.
تعب الاهتزاز أكثر خداعًا في خطوط تفريغ المضخاتالنبضات عالية التردد يمكن أن تولد شقوق التعب المجهرية داخل طبقة تعزيز الأسلاك الفولاذيةقد يبدو الخراطيم سليمًا من الخارج ، لكنه فقد ثلث قدرته الداخلية على تحمل الضغط ؛ يمكن أن يؤدي ارتفاع الضغط المفاجئ إلى انفجار الخراطيم.
نقاط التفتيش:
نسيج خشن أو "متشوش" عند تمرير يدك على الغطاء الخارجي للخرطوم.
علامات الاتصال أو الاحتكاك في نقاط ربط الأنبوب (أي فرك الأنبوبات مع بعضها البعض).
بقع من لون الصدأ تظهر حيث ارتدى الكشط من خلال الغطاء الخارجي ليكشف الخيوط الداخلية للأسلاك الفولاذية.
الحلول الشاملة:
ضع غطاءً متعرجًا، أو أكمامًا من النايلون، أو حماية أنابيب الحماية في جميع نقاط الاتصال التي تتعرض للكش.
قم بتثبيت مشابك التثبيت كل 2 إلى 3 أقدام (حوالي 0.6 إلى 0.9 متر) لتقليل الحركة الناجمة عن الاهتزاز.
استخدم مشابك الفاصل لفصل الأنابيب المجمعة ومنعها من الفرك ضد بعضها البعض أو قطعها.

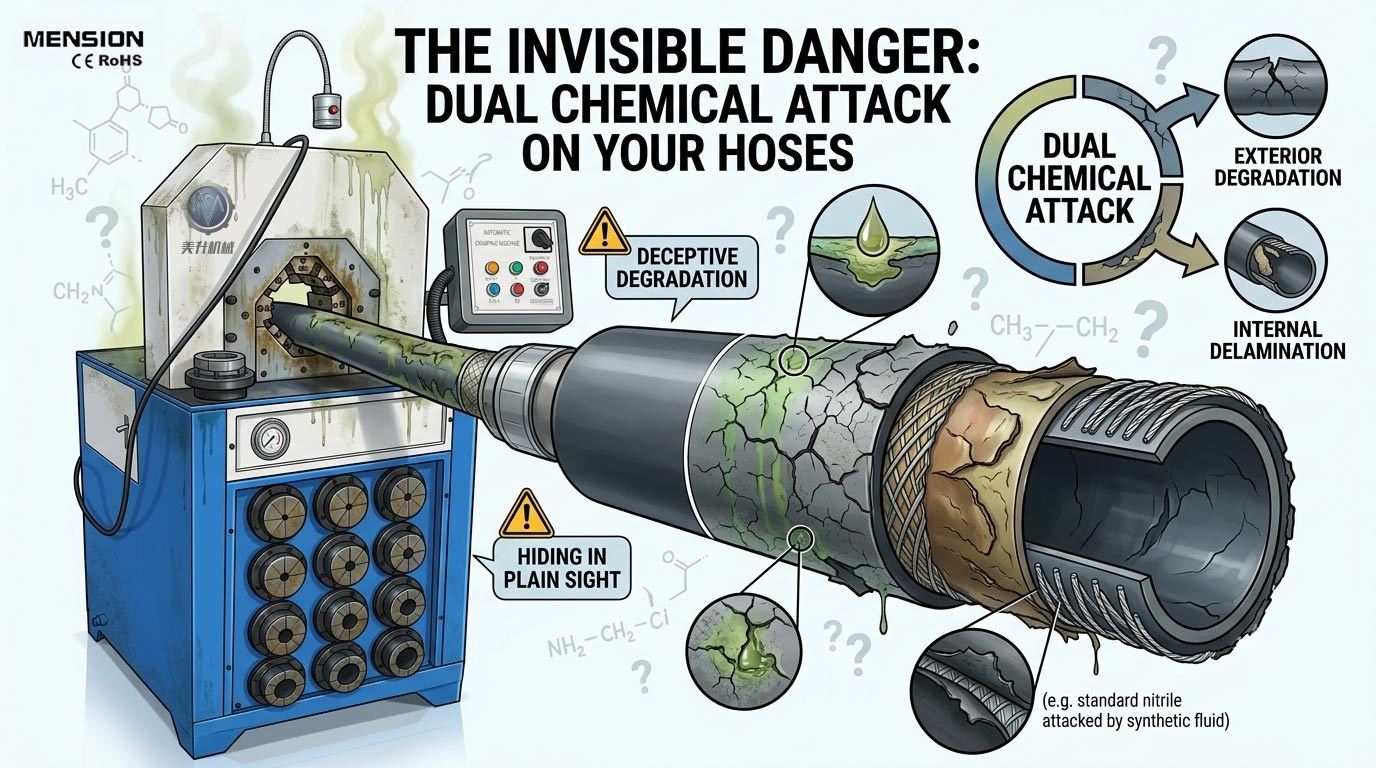

4عدم التوافق الكيميائي هجوم مزدوج على الجزء الداخلي والخارجي من الأنبوب
لماذا غالبا ما يتم تجاهلها
عندما يختار الناس مواد الأنبوب، غالبا ما يعطون الأولوية لتوافق السوائل بينما يتجاهلون الخارجية من الأنبوب. التعرض للمواد الكيميائية الخارجية يسبب تدهور بطيء وخبيث.مُزيلات الدهون، ضباب حمض البطارية، وحتى بعض الدهون يمكن أن تسبب غطاء خرطوم الرخوة، تورم، أو تصبح هشة، مما يسمح في نهاية المطاف للمواد الكيميائية لتسلل طبقة التعزيز.عدم التوافق الداخلي مخادع بنفس القدرإذا تم استخدام خرطوم مطاط نيتريل قياسي عن طريق الخطأ مع سوائل الإستير الاصطناعي أو السوائل التي تحتوي على إضافات قوية ، فقد يتورم الأنبوب الداخلي ، ويتم تحليلأو تتساقط بينما يبدو الخراطيم طبيعيا تماما من الخارج.
العلامات التي يجب ان تنتبه اليها:
يشعر غطاء الأنبوب باللصق، أو يصلح (يصبح أسفنجياً) ، أو يظهر تورم.
عند فتح خرطوم فاشل، يظهر مادة الأنابيب الداخلية علامات التفكك أو التقشير.
انخفاض تدريجي غير مفسر في ضغط النظام بسبب التدهور الداخلي.
تحقق دائماً من التوافق الكيميائي الداخلي والخارجي قبل اختيار خرطوم استبدال.
في البيئات الكيميائية القاسية ، قم بتحديث الأنابيب إلى أنابيب ذات مقاومة كيميائية متفوقة لكل من الغطاء والأنبوب الداخلي (على سبيل المثال ، الأنابيب المصنوعة من EPDM أو FKM).
استخدم المنظفات المعتمدة على المياه للخارج من الأنبوب وتجنب المنزعات العدوانية من الدهون. إعادة التحقق من التوافق كلما تمت تغيير السوائل الهيدروليكية أو تغيير بروتوكولات التنظيف.
5. الشيخوخة الحرارية ودرجات الحرارة الشديدة
لماذا غالبا ما يتم تجاهلها
الحرارة هي عامل تسريع عالمي لعمليات الشيخوخة المختلفة. قاعدة عامة معروفة هي أنه لكل 10 درجات مئوية (18 درجة فهرنهايت) تتجاوز درجة حرارة التشغيل الحد الموصى به،يتم تقليص عمر الخدمة للخرطوم إلى النصفومع ذلك، فإن الفنيين غالبا ما يغفلون حقيقة أن المشكلة نادرا ما تنبع فقط من درجة حرارة البيئة.
درجة حرارة السائل الهيدروليكي (التي يمكن أن ترتفع بشكل حاد خلال دورات العمل الذروة)
الحرارة المشعة من وحدات المحرك القريبة، ومتابعات العادم، أو مجموعات السخان،
وأشعة الشمس المباشرة في بعض المنشآت الخارجية.
سوف يواجه خرطوم معين لدرجة حرارة التشغيل المستمرة من 100 درجة مئوية حمولة حرارية من 140 درجة مئوية إذا تعرض لسائل 120 درجة مئوية و 20 درجة مئوية من الحرارة المشعة.وهذا يسبب انخفاض متوسط عمرها من سنوات الى شهور.
البرد الشديد يضر بنفس القدر. تحت درجة التجمد ، تصلب مواد المطاط وتصبح هشة. قد يتصدع خرطوم ينحني بشكل جيد عند درجة حرارة 25 درجة مئوية أثناء الحركة الأولية للآلة في بيئة -10 درجة مئوية.
علامات رئيسية للتحقق منها: الشقوق في الغطاء الخارجي، الشقوق الدقيقة الشبيهة بالشبكة، أو الشعور بالهشاشة عندما ينحني الأنبوب.
الأنابيب التي تبقى مشوهة أو مشوهة بعد إطلاق الضغط.
الفشل الذي يظهر أنماط موسمية: كسور هشة في فصل الشتاء مقابل ترقية وبثورات في فصل الصيف.
الحل النهائي: تثبيت دروع حرارية لحماية الأنبوب من مصادر الحرارة المشعة.
استخدم ثرمومتر الحرارة أو ثرمومتر الأشعة تحت الحمراء للتحقق من درجة حرارة سطح الأنابيب الفعلية أثناء التشغيل.
اختار أنابيب مصنوعة من مواد مقاومة لدرجات الحرارة العالية للمناطق عالية الحرارة (على سبيل المثال ، أغطية خليط المطاط السيليكوني ، أنابيب داخلية FKM).
في المناخات الباردة ، اسمح للنظام بالتدفئة وتداول السائل بضغط منخفض قبل بدء دورات تشغيل عالية الكثافة.
إدارة موثوقية الأنبوب
الانفجارات المتكررة في الأنابيب ليست ضربة من الحظ السيء، ولا تسببها عادة "لقطة معيبة".إشارة مكلفة أن واحدة (أو أكثر) من خمسة مشاكل مخفية موجودة داخل النظام الخاص بكالخبر السار هو أن هذه المشاكل قابلة للإدارة بمجرد أن تعرف كيفية إصلاحها.
إذا كنت تعاني من عدم الوصول الصحيح، يمكننا أن نساعدك على القضاء على عدم اليقين. لدينا MS-P32 الرقمية الهيدروليكية المسامير المسامير الميزات المحددة مسبقا المواصفات والقياس الرقمي قطر،تسليم دقيق، والنتائج المتسقة وضمان كل تجميع تلبية المعايير في المحاولة الأولى.
