ذكر مقص الخرطوم اليدوي
,المكبس اليدوي للأنابيب E38
,مصفف أنابيب هيدروليكي E38
Crimping Range:
14 - 87 ملم
Hose Size:
1/4 - 2 بوصة
Die Sets:
10
Crimping Force:
640 طن
Max. Opening:
31 ملم
Color:
أزرق
Power:
4 كيلو واط
Size:
630*450*600 مللي متر
Weight:
200 كجم
Hydraulic Oil:
T46
الصفات الرئيسية
الاسم التجاري:
MENSION
رقم الموديل:
MS-E38
مكان المنشأ:
المادة الموحدة
الشهادة:
CE RoHS
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
Contact Us
القدرة على العرض:
1000 مجموعة في الشهر
موعد التسليم:
2-7 أيام عمل
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
التعبئة والتغليف القياسية:
خشب رقائقي واحد لمجموعة واحدة
وصف المنتج

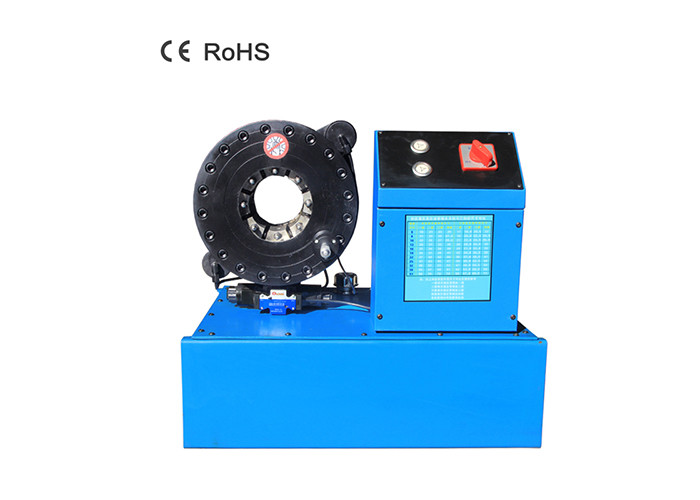

آلة تجعيد الخراطيم الهيدروليكية اليدوية MS-E38
التجعيد هو طريقة فعالة لربط الخراطيم أو الأنابيب أو المواسير. MS-E38 هي آلة تجعيد خراطيم مقاس 2 بوصة تتميز بقالب رئيسي مخروطي مزدوج. بفضل مضختها الهيدروليكية القوية وهيكلها الفريد، تولد هذه الآلة قوة تجعيد تصل إلى 640 طن.
الميزات الرئيسية
- صمام فتح سريع لتحسين كفاءة التشغيل
- تصميم مدمج مناسب للأسطح أو الوضع على الأرض
- تقنية تركيب مجموعات القوالب المتقدمة لتعزيز الاستقرار
- جذع صمام لولبي عالي الصلابة لعمر خدمة طويل
المواصفات الفنية
| الموديل | آلة تجعيد خراطيم يدوية MS-E38 |
|---|---|
| نطاق التجعيد | 14 - 87 مم |
| قوة التجعيد | 640 طن |
| حجم الخرطوم | 1/4 - 2 بوصة 4SH |
| الفتحة القصوى | 31 مم |
| مجموعات القوالب | 10 |
| نوع مجموعة القوالب | 38 |
| ضغط النظام | 31.5 ميجا باسكال |
| الدقة | 0.01 مم |
| التحكم | MS |
| الجهد القياسي | 220 فولت / 380 فولت |
| قوة المحرك | 4 كيلو واط |
| الطول | 630 مم |
| العرض | 450 مم |
| الارتفاع | 600 مم |
| الوزن | 200 كجم |
| زيت هيدروليكي | 50 لتر |
مجموعات قوالب قياسية 38
| رقم القالب | نطاق التجعيد | الطول |
|---|---|---|
| 6* | 6 - 8 مم | 35 |
| 8* | 8 - 10 مم | 35 |
| 10* | 10 - 12 مم | 35 |
| 12* | 12 - 14 مم | 35 |
| 14 | 14 - 16 مم | 60 |
| 16 | 16 - 20 مم | 60 |
| 20 | 20 - 22 مم | 60 |
| 22 | 22 - 26 مم | 60 |
| 26 | 26 - 30 مم | 60 |
| 30 | 30 - 38 مم | 70 |
| 38 | 38 - 46 مم | 70 |
| 46 | 46 - 54 مم | 80 |
| 54 | 54 - 64 مم | 80 |
| 64 | 64 - 69 مم | 80 |
| 69* | 69 - 76 مم | 100 |
ملاحظات هامة:
- مجموعات قوالب مخصصة متوفرة بأحجام أو أشكال مختلفة
- جهود خاصة بما في ذلك 110 فولت، 208 فولت، 240 فولت، 415 فولت (60 هرتز) متوفرة
- خيار دواسة القدم للتشغيل بدون استخدام اليدين
- * يشير إلى مجموعات قوالب غير قياسية
قالب رئيسي مخروطي مزدوج
يتميز القالب الرئيسي ببنية مخروطية مشطوفة، مما يوفر دقة وقوة أعلى مقارنة بقواعد القوالب ذات الشطف المفرد.
صمام لولبي معتمد من CE
تدمج E38 صمامات لولبية عالية الجودة مع بكرات عالية الصلابة لأداء موثوق.
قوالب عالية الصلابة
تتضمن E38 10 قوالب بتصنيف صلابة 59-63HRC، مما يضمن عمر خدمة ومتانة ممتدة.

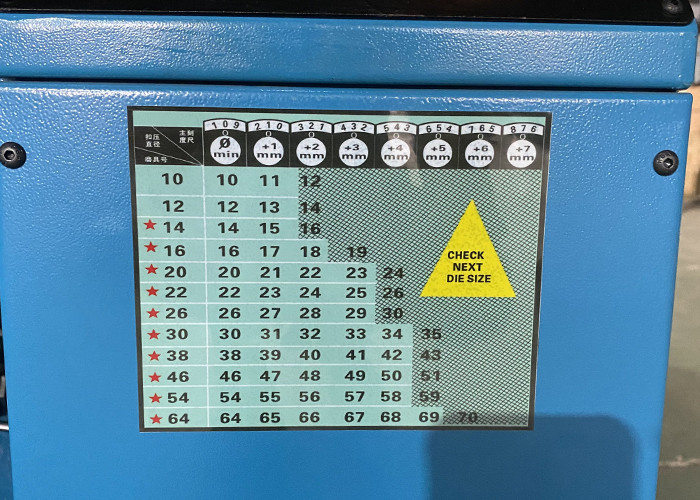

قرص تجعيد عالي الدقة
أمثلة التطبيق
تستخدم MS-E38 على نطاق واسع في تجعيد تجميع خراطيم المطاط الهيدروليكية عالية الضغط، وضغط الكابلات والحبال السلكية، وتوسيع الأنابيب، وتطبيقات ربط مكونات السيارات.
