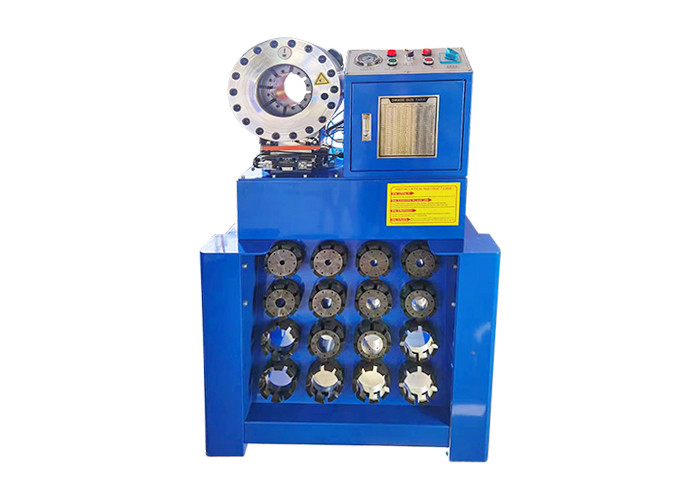

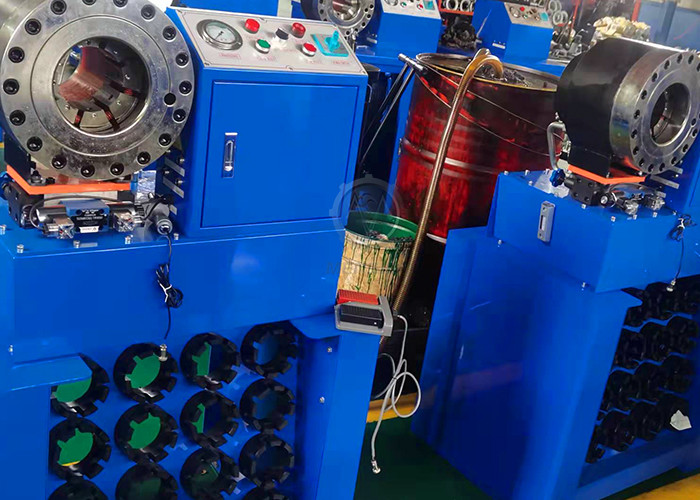

آلة تجعيد خراطيم الفرامل MS-51KH
الوصف
يُستخدم MS-51KH بشكل أساسي في معالجة تجميع خراطيم الضغط العالي المطاطية في صناعة الهندسة الميكانيكية. يمكن استخدامه أيضًا لتجعيد وصلات الانحناء ثنائية الاتجاه، خاصة وصلات الانحناء الكبيرة وغير المنتظمة الشكل مع الخراطيم المطاطية.
تتميز آلة تجعيد الخراطيم هذه بمظهر صغير ومدمج، وقوة كبيرة، وضوضاء منخفضة، وسهلة التشغيل. يمكن ضبط حجم التجعيد بدقة من خلال مقياس.
الميزات الرئيسية
1. تجعيد فعال بمضخة عالية الجودة؛
2. تغيير سريع لمجموعات القوالب لتوفير الوقت؛
3. قطر التجعيد يتم التحكم فيه بواسطة ميكرومتر عالي الدقة؛
4. فعالة من حيث التكلفة مع تصميم أساسي ذاتي؛
5. مفتاح دواسة يجعل اليدين حرتين؛
البيانات الفنية
|
الموديل |
آلة تجعيد خراطيم الفرامل MS-51KH |
|
نطاق التجعيد |
14 - 87 (مم) |
|
قوة التجعيد |
500 (طن) |
|
حجم الخرطوم |
1/4 - 2 (بوصة) |
|
الحد الأقصى للفتحة |
30 (مم) |
|
مجموعات القوالب |
10 |
|
نوع مجموعة القوالب |
51 |
|
ضغط النظام |
31.5 (ميجا باسكال) |
|
الدقة |
0.05 (مم) |
|
التحكم |
MS |
|
الجهد القياسي |
220 (فولت) / 380 (فولت) |
|
قوة المحرك |
3 (كيلو واط) |
|
الطول |
670 (مم) |
|
العرض |
430 (مم) |
|
الارتفاع |
1520 (مم) |
|
الوزن |
310 (كجم) |
مجموعات قوالب التجعيد سلسلة 51
|
رقم القالب |
نطاق التجعيد |
الطول |
|
6* |
6 - 8 مم |
35 |
|
8* |
8 - 10 مم |
35 |
|
10* |
10 - 12 مم |
35 |
|
12* |
12 - 15 مم |
35 |
|
15 |
15 - 19 مم |
60 |
|
19 |
19 - 23 مم |
60 |
|
23 |
23 - 26 مم |
60 |
|
26 |
26 - 31 مم |
60 |
|
31 |
31 - 36 مم |
70 |
|
36 |
36 - 41 مم |
70 |
|
41 |
41 - 47 مم |
70 |
|
47 |
47 - 55 مم |
80 |
|
55 |
55 - 63 مم |
80 |
|
63 |
63 - 69 مم |
80 |
|
69* |
69 - 76 مم |
100 |
ملاحظة
• * لمجموعات القوالب غير القياسية؛
• مجموعات القوالب المخصصة متوفرة؛
• الجهد الخاص 110 فولت، 208 فولت، 240 فولت، 415 فولت متوفر؛
