الجهاز الكهربائي اليدوي لقطع الأنبوب
,آلة تشذيب الأنابيب اليدوية NC130-I
,مشبك أنابيب هيدروليكي كهربائي يدوي
Product Name:
ماكينة كبس الخراطيم اليدوية NC130-I
Crimping Range:
14 - 87 ملم
Hose Size:
1/4 - 2.5 بوصة
Die Sets:
13
Color:
أزرق
Max. Opening:
31 ملم
Crimping Force:
650 طن
System Pressure:
31.5 ميجا باسكال
Power:
3.75 كيلو واط
Size:
650*550*1360 مللي متر
Weight:
310 كجم
HS Code:
8477800000
الصفات الرئيسية
الاسم التجاري:
MENSION
رقم الموديل:
MS-NC130-I
مكان المنشأ:
المادة الموحدة
الشهادة:
CE RoHS
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
Contact Us
القدرة على العرض:
1000 مجموعة في الشهر
موعد التسليم:
2-7 أيام عمل
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
التعبئة والتغليف القياسية:
خشب رقائقي واحد لمجموعة واحدة
وصف المنتج
آلة تجعيد الخراطيم الهيدروليكية Gates SC32 مجعدة للبيع كم كم تجعيد الخراطيم

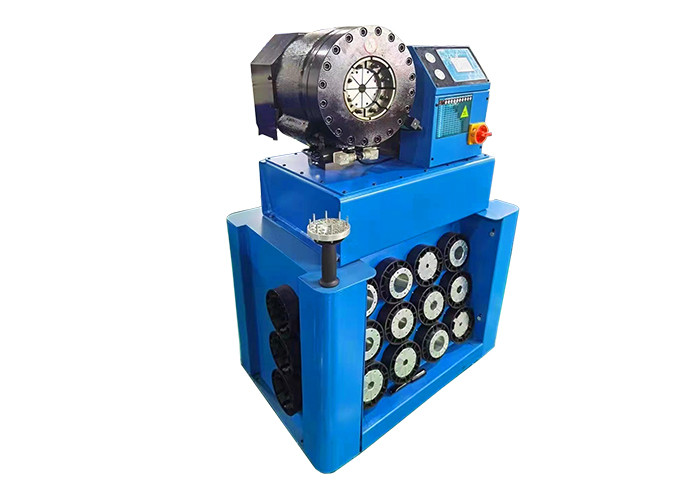

آلة تجعيد الخراطيم الكهربائية اليدوية - MS-NC130-I
نظرة عامة على المنتج
تتميز آلة تجعيد الخراطيم الهيدروليكية MS-NC130-I بمضخات زيت مكبس عالية الضغط وقوالب من ثماني قطع بقوة زنبرك قوية. بفضل هيكلها المدمج وعمليتها البسيطة وتصميم الدائرة الزيتية المتقدم، توفر هذه الآلة تركيبًا سريعًا واستبدالًا سريعًا للقوالب وكفاءة عالية وأداء موثوقًا. مناسبة لتجعيد الأنابيب بقطر داخلي 6-64 مم، بما في ذلك أنابيب الزيت عالية الضغط، وأنابيب الزيت الهيدروليكي، وأنابيب الغراء، وأنابيب الفلورين الحديدية، والموصلات المعدنية بطبقة واحدة إلى ست طبقات من الأسلاك الفولاذية.
المزايا الرئيسية
- تقنية تحكم PLC متقدمة للتشغيل الذكي
- مضخة ضغط عالي مستوردة من إيطاليا
- صمام هيدروليكي ياباني (نظام هيدروليكي Rexroth ألماني)
- محرك سيمينز نحاسي نقي أيقوني بقوة 4 كيلو واط
- رأس آلة مصبوب من قطعة واحدة عالي الدقة
المواصفات الفنية
| الموديل | MS-NC130-I مجعدة الخراطيم |
|---|---|
| نطاق التجعيد | 14 - 87 (مم) |
| قوة التجعيد | 650 (طن) |
| حجم الخرطوم | 1/4 - 2.5 (بوصة) |
| الحد الأقصى للفتحة | 31 (مم) |
| مجموعات القوالب | 13 |
| نوع مجموعة القوالب | P32 |
| ضغط النظام | 31.5 (ميجا باسكال) |
| الدقة | 0.01 (مم) |
| التحكم | MS |
| الجهد القياسي | 220 (فولت) / 380 (فولت) |
| قوة المحرك | 3.75 (كيلو واط) |
| الطول | 650 (مم) |
| العرض | 550 (مم) |
| الارتفاع | 1360 (مم) |
| الوزن | 310 (كجم) |
مجموعات قوالب آلة التجعيد P32
| رقم القالب | نطاق التجعيد | الطول |
|---|---|---|
| 6* | 6 - 8 مم | 55 |
| 8* | 8 - 10 مم | 55 |
| 10* | 10 - 12 مم | 55 |
| 12* | 12 - 14 مم | 55 |
| 14 | 14 - 16 مم | 55 |
| 16 | 16 - 19 مم | 55 |
| 19 | 19 - 22 مم | 55 |
| 22 | 22 - 26 مم | 70 |
| 26 | 26 - 30 مم | 70 |
| 30 | 30 - 34 مم | 70 |
| 34 | 34 - 39 مم | 75 |
| 39 | 39 - 45 مم | 75 |
| 45 | 45 - 51 مم | 90 |
| 51 | 51 - 57 مم | 90 |
| 57 | 57 - 63 مم | 100 |
| 63 | 63 - 69 مم | 110 |
| 69 | 69 - 78 مم | 110 |
ملاحظات هامة
- " * " تشير إلى قوالب غير قياسية
- قوالب مخصصة متوفرة
- جهود كهربائية خاصة 110 فولت، 208 فولت، 240 فولت، 415 فولت متوفرة

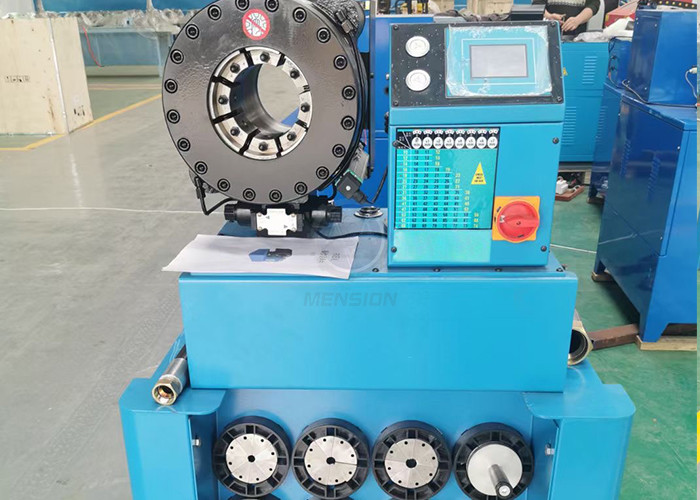

حامل الآلة ومجموعات القوالب
يمكن وضع جميع مجموعات القوالب الـ 13 بشكل مريح في الحامل المرفق لسهولة الوصول والتنظيم.
نظام تحكم PLC مشهور
يوفر نظام التحكم بالحاسوب الدقيق المتقدم تشغيلًا ذكيًا واستقرارًا معززًا.
اسطوانة هيدروليكية بتصميم قطعة واحدة
يحسن تصميم الهيكل الفريد التكوين والأداء أثناء التشغيل.
تصميم شطف مزدوج لوحدة التجعيد
يتميز اتصال القالب الرئيسي والاسطوانة بتصميم شطف مزدوج لدقة عالية وقوة تجعيد قصوى.
عينات التجعيد
عرض عينات التجعيد المنتجة بهذه الآلة لتقييم الجودة والأداء.
