آلة تشكيل الأنابيب DX68
,51CG آلة تشذيب الأنابيب
,51CG محطم أنابيب هيدروليكية
Crimping Range:
14 - 87 ملم
Hose Size:
1/4 - 2 بوصة
Die Sets:
10
Color:
أزرق
Max. Opening:
30 ملم
Crimping Force:
500 ت
Product Name:
آلة تجعيد الخراطيم 51CG (DX68)
Application:
ورشة عمل
System Pressure:
31.5 ميجا باسكال
Power:
3 كيلو واط
Size:
800*640*1300 مللي متر
Weight:
320 كجم
الصفات الرئيسية
الاسم التجاري:
MENSION
رقم الموديل:
MS-51CG
مكان المنشأ:
المادة الموحدة
الشهادة:
CE RoHS
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
Contact Us
القدرة على العرض:
1000 مجموعة في الشهر
موعد التسليم:
2-7 أيام عمل
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
التعبئة والتغليف القياسية:
خشب رقائقي واحد لمجموعة واحدة
وصف المنتج
آلة تجعيد خراطيم هيدروليكية SC32

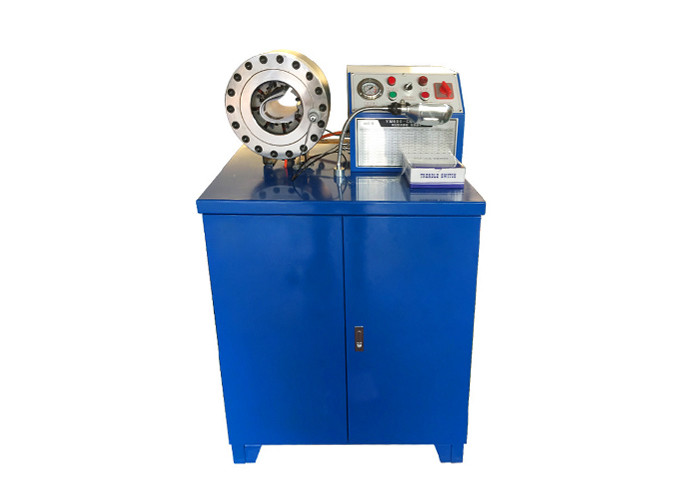

آلة تجعيد الخراطيم موديل 51CG
نظرة عامة على المنتج
MS-51CG هي آلة تجعيد خراطيم DX68 متخصصة بسعة تجعيد تصل إلى 2 بوصة. تتميز بلوحة تشغيل متعددة الوظائف تشمل مقياس الضغط، ضوء تنبيه الإشارة، زر الضغط، زر الفتح، مفتاح التشغيل، ومفتاح تغيير الوضع.
المزايا الرئيسية
- اسطوانة زيت هيدروليكية قطعة واحدة لسهولة الصيانة
- ميكرومتر عالي الدقة
- تشغيل بضوضاء منخفضة
- مضخة مكبس بقوة كبيرة
المواصفات الفنية
| الموديل | آلة تجعيد الخراطيم MS-51CG |
|---|---|
| نطاق التجعيد | 14 - 87 (مم) |
| قوة التجعيد | 500 (طن) |
| حجم الخرطوم | 1/4 - 2 (بوصة) |
| الحد الأقصى للفتح | 30 (مم) |
| مجموعات القوالب | 10 |
| نوع مجموعة القوالب | 51 |
| ضغط النظام | 31.5 (ميجا باسكال) |
| الدقة | 0.05 (مم) |
| التحكم | MS |
| الجهد القياسي | 220 (فولت) / 380 (فولت) |
| قوة المحرك | 3 (كيلو واط) |
| الطول | 800 (مم) |
| العرض | 640 (مم) |
| الارتفاع | 1300 (مم) |
| الوزن | 320 (كجم) |
مجموعات قوالب تجعيد 51
| رقم القالب | التجعيد (مم) | الطول (مم) |
|---|---|---|
| 6* | 6.0 - 8.0 | 35 |
| 8* | 8.0 - 10.0 | 35 |
| 10* | 10.0 - 12.0 | 35 |
| 12* | 12.0 - 15.0 | 35 |
| 15 | 15.0 - 19.0 | 60 |
| 19 | 19.0 - 23.0 | 60 |
| 23 | 23.0 - 26.0 | 60 |
| 26 | 26.0 - 31.0 | 60 |
| 31 | 31.0 - 36.0 | 70 |
| 36 | 36.0 - 41.0 | 70 |
| 41 | 41.0 - 47.0 | 70 |
| 47 | 47.0 - 55.0 | 80 |
| 55 | 55.0 - 63.0 | 80 |
| 63 | 63.0 - 69.0 | 80 |
| 69* | 69.0 - 76.0 | 90 |
ملاحظات هامة
- "*" يشير إلى قالب غير قياسي
- مجموعات قوالب مخصصة متاحة
- جهود خاصة 110 فولت، 208 فولت، 240 فولت، 415 فولت متاحة
ملحقات اختيارية
- أداة تغيير سريع
- نظام تحكم UC
ميزات الماكينة
تصميم سهل الاستخدام
ضوء العمل يتيح رؤية واضحة أثناء التجعيد لمنع الحوادث؛ قرص فيرنييه يستخدم اتصالًا مغناطيسيًا لسهولة التركيب والإزالة.
تخزين مريح للقوالب
صندوق جانبي لتخزين منظم لمجموعات القوالب، مما يجعل التغييرات والتركيب سريعة وسهلة.
أوضاع تشغيل مزدوجة
وضعان تشغيل: تلقائي وشبه تلقائي (يدوي)، مما يسمح للمستخدمين بالاختيار بناءً على احتياجاتهم؛ مؤشر الإشارة ينبه عند الوصول إلى القطر المحدد.
إنتاج تجميعات خراطيم هيدروليكية
إنشاء تجميعات خراطيم هيدروليكية احترافية باستخدام آلة التجعيد MS-51CG.
